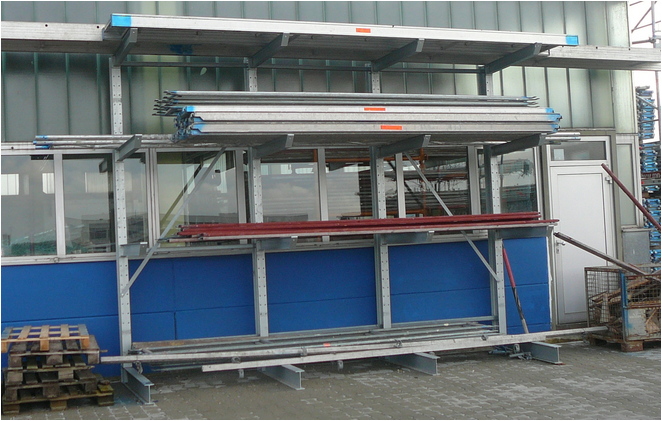

Layher Bautechnik: Kragarmregale (verzinkt oder lackiert)

Kragarmregale (verzinkt oder lackiert)

Artikelnr.: 7051.071

Layher Kragarmregale sind flexible  Systeme. Die einzelnen Komponenten werden speziell nach Ihren Anforderungen dimensioniert.

Grösse, Länge und Gewicht Ihres Lagerguts sind die Parameter, nach denen wir Ihr Kragarmregal individuell entwerfen und fertigen.



Entdecken Sie die Möglichkeiten, die Ihnen Layher-Kragarmregale bieten:

Regalständer in einseitiger und doppelseitiger Ausführung. Das Ständerprofil richtet sich nach der geplanten Gesamt-Belastung.
Jeder Kragarm ist mit einem Abweiser ausgestattet. Die Profilgrösse der Arme richtet sich nach deren Länge und der benötigten Belastung.
Für Stabilität in Längsrichtung sorgen die Ständerverbindungen und Diagonal-Verbände.
Wir haben uns für eine lagerhaltige Standard-Version entschieden, d. h. sofort lieferbar:

  • Ständer einseitig h = 3500 mm
  • Ständerprofil IPE 180
  • Max. Ständerbelastung 2700 kg
  • Kragarm l = 1200 mm
  • Kragarmprofil IPE 120
  • Max. Kragarmbelastung 900 kg
  • Achsabstand 1500 mm
  • Feuerverzinkt

Alle anderen Grössen auf Anfrage.

---------------------------------------------------------------

Doppelseitige Kragarmregale

  • Ständer- und Armprofile: feuerverzinkt oder lackiert (RAL 5010 enzianblau / RAL 3000 feuerrot / RAL 6011 reseda- grün / RAL 7001 silbergrau - andere RAL-Töne auf Anfrage)
  • Diagonalverband: Flachstahl verzinkt
  • Ständerverbinder: Stahl verzinkt
  • Ständerprofile IPE 120 – IPE 500
  • Kragarmprofile IPE 80 – IPE 180

Kragarmregale mit Dach

  • Windlasten und Schneelasten werden nach DIN berücksichtigt.
  • Dacharme mit 5… Steigung oder Neigung
  • Dachkonstruktion bauseits (i.d.R. mit Holzpfetten und Trapezblech)
  • Ausbau zur Regalhalle möglich (Regalstatik gegen Mehrpreis).

Weitere Regalsysteme

weitere Regalsysteme, wie z. B. Palettenregale oder Fachbodenregale auf Anfrage.
